LENS SETTING METHOD　FOR LARGE FORMAT CAMERA


★LINHOFを野外に持ち歩く時一番不便を感じることはLENS　ボードの出っ張りです。とても収納性が悪いのです。私と同じ体験をお持ちの方もいらっしゃるのではないかと思います。そこでこんなものを作ってみました。これにより持ち出せるLENSの本数も多くなり,撮影の巾も拡がりました。その方法とは,LENS　BOARDを角型から丸いFRANGE　TYPEにするものです。以下、METHODをご披露させていただきます。参考になるでしょうか。図面も掲載させていただく予定です。




拡大画像

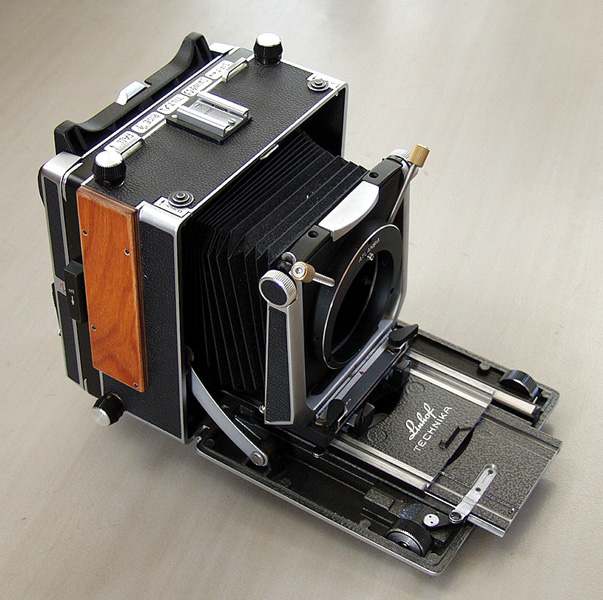

①LINHOF本体にLENS　FRANGE受け（受け　BOARD　）を
装着した画像です。










拡大画像
②LENSを装着する為の受け　BOARD。　
斜めに構えている2本の長いネジで
LENSに装着されているFRANGEを固定します。










拡大画像

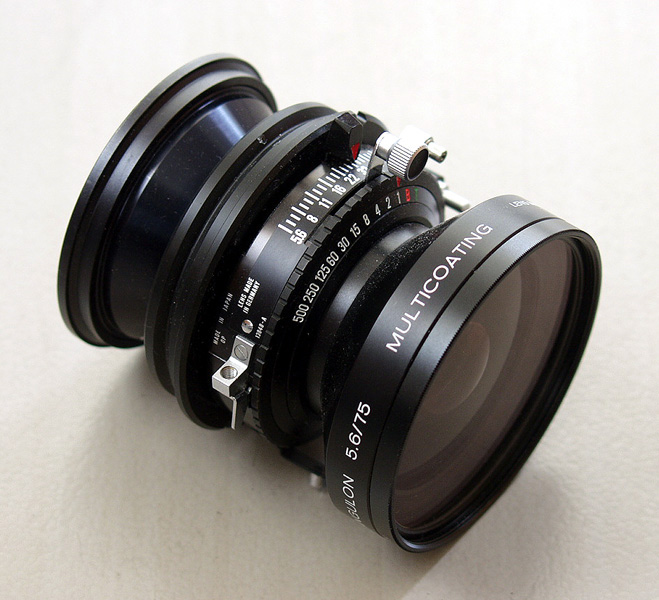

③FRANGEを装着したLENSの画像です。
　　FRANGEにはV溝が施されております。
　　従来の角型LENS　BOARDですと専用のCASEが必要ですし，
　　かさばりますが、この場合は全体の形が出っ張りの無い
　　円筒状ですので、市販のLENS　CASEに収納が可能です。






ご説明：中断
　　　 "LINHOF PAGE"

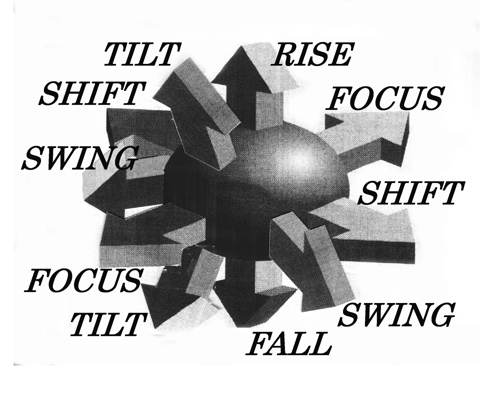

★前LENSのあおり方向図です。★

私はあおりの動きがなかなか呑み込めないでこんなものを作ってカメラに貼り付けております。
よろしかったらPRINT　OUT　してお使い下さい。 拡大画像














N.HAYASHI "SELF　MADE　CAMERA"

ご意見、ご感想をお聞かせ頂ければ幸いに存じます。
続きます。ご期待ください。N.Hayashi
