.   UP DATE : 2003-OCT.-10-------------------------ATLANSIA ( N.HAYASHI ) の PATENTS

]
CONTENTS


Thanks for your access.



P04




Nobuaki Hayashi ,( H.Noble )



P.4 We have many properties genuinely original.


NO.31

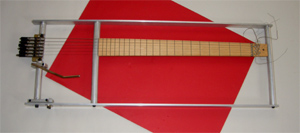

"PELESKE 2 " OXFORD GUITAR WITH TREMOLO

unestablished!

NO.31 "OXFORD GUITAR"





NO.32
2x7PICK-UP




NO.32  2x7PICK-UP “ ツーバイセブン ” ●このPICK-UPにはアルニコ ポールピースが7ケX2,合計14ケあります。 もともとは6ST GUITAR用に開発したものです。ポールピースの間は磁力線の立ち上 がりが強く、アタッキーなPOWERFUL SOUNDを出す事が可能です。このP/Uは、以後世に出現する 7弦 GUITARにも対応出来ることになりました。つまり、同一設計のP/Uが6弦と7弦GUITARの両方に 対応出来ると言うわけです。P/Uの姿勢は、4本のSCREWと、2本の木ネジで、思いのままに調整可能です( 上下 左右傾斜、前後傾斜 )。ハウジングはアルミ削り出しです。
●もう一つ特筆すべきことは、COIL BASEにPRINT基盤に使用している 基盤材(エポライト)を使用していることです。これによりコイル線の取り出し、固定が容易になりました。 ハムバッキング構造のCOILなどは、取り出しが分かり安く、文字、記号表示も可能で、しかも、シールドを兼ね添えた、 ユニークなものです。現在では一般的になりました。( 03-10/15 加筆 )



NO.33
SINGLE 7-PICK-UP




NO.33 SINGLE 7PICK-UP   “ シングルセブン ” ●上記P/UのSINGLE COIL版です。7弦 GUITARにも対応可能。
●特筆すべきことはCOIL BASEにPRINT基盤に使用している 基盤材(エポライト)を使用していることです。これによりコイル線の取り出し、 固定が容易になりました。文字、記号表示も可能で、しかもシールドを兼ね添えたユニークなものです。 現在では一般的になりました。( 03-10/15 加筆 )



NO.34
TOUCH MARKER

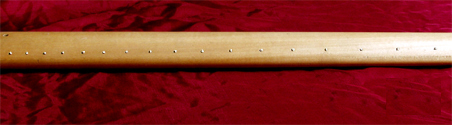

NO.34 TOUCH MARKER●NECK GRIPにつけられたボッチ(小突起)への接触感により、指位置(音程位置) を認識すると言うものです。視覚に頼らない方法として、とても演奏しやすいものと言えます。 ( 1978-5 )



TUNER.BASS.TAIL.P.2

拡大画像 NO.35
BRIDGE TAILPIECE WITH TUNER FOR GUITAR & BASS




NO.35 GUITAR & BASS用TUNER付きBRIDGE TAILPIECE ●WILKINSON方式とは違った、 弦捻じれ防止機能付きです。複数個並べて使うことにより何弦GUITARにも対応可能。 ( 最少弦PITCH Gは10MM Bは16MMです。) 現在G用は1ST GUITAR “ 技多郎 ”“ PELESKE ”MODELに使用。



NO.36
CONTROL CAVITY




NO.36 CONTROL CAVITY ●推論になるかもしれませんが、LEO FENDERは、 生産の合理性を考慮して、 STRATの電装部を、あのようにPICKGUARDにまとめたのでは、と考えます。生産側の都合でやったことにしろ、 合理性を追求する事で、結果として生産台数は上り、COSTが下がったと思います。その結果、より多くの人達に、 ELEC GUITARが 行き渡るようになったと言えるでしょう。ATLANSIAでは、PICK-UP以外のCONTROL部分を、 一つのCAVITYにまとめてみました。一台のGUITARに何種類かのCONTROLLERを用意し、 電装部のONE TOUCH交換など、今までに無い可能性が開けました。 NOISE対策としてのシールド効果も抜群で、MAINTENANCEや使い勝手など、利便性が飛躍的に向上しました。 生産LINEでは、GUITAR本体とCONTROLLERが、別進行出来、生産合理性が向上することにつながりました。 ( PELESKE、PENTAGONE MODELに搭載。 Please see pictures of guitar page.)  “ 未来のGUITARが見えてくる!。”



NO.37
ORIGINAL PICK-UP " ARS "




NO.37 ORIGINAL PICK-UP " ARS " ●ARCのように回転はしませんが、小型に出来ている為、 弦間PITCHを小さく設定することや、多くのP/Uを搭載することも可能です。BASS用、GUITAR用があります。



NO.38
JACK HOLDER




NO.38 JACK HOLDER●アルミの丸棒から削り出されたこのJACK HOLDERは、 デザインはもとより、ノイズ対策としても理想的な形態をしております。 30年近く経った今も、そのLOOKSは変る事がありません。



NO.39
BODY BACK SUPPORTER




NO.39 BODY BACK SUPPORTER●満腹時用、FAT PERSON (左)(笑)、空腹時用、THIN PERSON(中)(笑)




NO.40
BODY SUPPORTER




NO.40 BODY SUPPORTER●演奏しやすい位置に取り付けて使用。未設定。


P.4 We have many properties genuinely original.

P.5 NEXT PAGE
P.3 PREVIOUS PAGE
PATENT TOP PAGE

The flowing water does not know the stagnation. N.Hayashi
Please expect at the next time.

If you would like to make use of these designs, please feel free to contact us.
We invite all inquiries and will reply as soon as possible.
●上記事件使用ご希望の方はご一報下さい。●
